Konfigurasi HDLC Pada Cisco

HDLC adalah tipe encapsulasi untuk WAN (wide area network) Protokol yang biasa digunakan untuk jarak jauh semisal dari Kota ke Kota. HDLC sendiri merupakan propietary cisco dan merupakan enkapsulasi default untuk setiap interface serial pada cisco. Berikut topologinya dan konfigurasinya.

1. Pertama hidupkan setiap interface dan juga berikan ip address

Router0>en
Router0#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router0(config)#int s2/0
Router0(config-if)#ip addr 12.12.12.1 255.255.255.0
Router0(config-if)#no sh
Router0(config-if)#ex

Router1>en

Router1#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router1(config)#int s2/0

Router1(config-if)#ip addr 12.12.12.2 255.255.255.0

Router1(config-if)#no sh

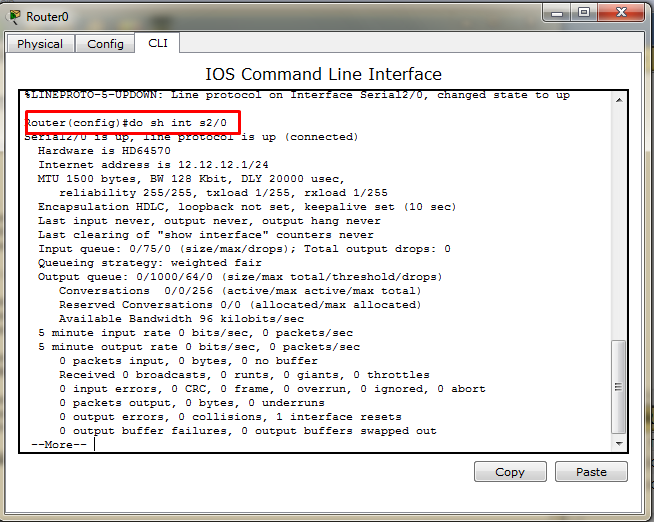

Router1(config)#do sh int s2/0
Serial2/0 is up, line protocol is up (connected)
   Hardware is HD64570
   Internet address is 12.12.12.1/24
   MTU 1500 bytes, BW 128 Kbit, DLY 20000 usec,
     reliability 255/255, txload 1/255, rxload 1/255
   Encapsulation HDLC, loopback not set, keepalive set (10 sec)

Lalu Kita Ping
