Konfigurasi Dynamic Routing OSPF Pada Cisco

OSPF memiliki kelebihan yaitu :

Terbagi menjadi area-area·

Meminimalkan routing update traffic·

Memudahkan scalability (mudah dikembangkan struktur topologynya)·

Mendukung VLSM dan CIDR·

Tiada batas untuk loncatan terdekat·

1. Pertama yang dilakukan adalah berikan ip address, netmask, dan nama pada interface Router0.

Router0#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router1(config)#hostname Jakarta
Jakarta(config)#int s2/0
Jakarta(config-if)#ip addr 12.12.12.1 255.255.255.0
Jakarta(config-if)#no sh

2. Kemudian anda juga berikan IP Address, netmask, nama, pada interface router1.

Router1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router1(config)#hostname Bekasi
Bekasi(config)#int s2/0
Bekasi(config-if)#ip addr 12.12.12.2 255.255.255.0
Bekasi(config-if)#no sh
Bekasi(config)#int fa0/0
Bekasi(config-if)#ip addr 23.23.23.2 255.255.255.0

3. Kemudian anda juga berikan IP Address, netmask, nama, pada interface router3.

Router2#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router3(config)#hostname Bandung
Bandung(config)#int fa0/0
Bandung(config-if)#ip addr 23.23.23.3 255.255.255.0
Bandung(config-if)#no sh

4. Setelah itu buat loopback di setiap router,

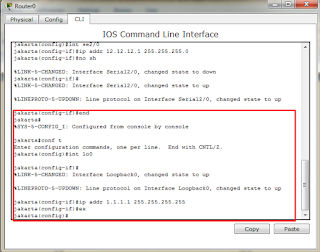

Jakarta(config)#int lo0
Jakarta(config-if)#ip addr 1.1.1.1 255.255.255.255
Jakarta(config-if)#ex

Bekasi(config)#int lo0

Bekasi(config-if)#ip addr 2.2.2.2 255.255.255.255

Bekasi(config-if)#ex

Bandung(config)#int lo0
Bandung(config-if)#ip addr 3.3.3.3 255.255.255.255
Bandung(config-if)#ex

5. Kemudian kita mulai lakukan routing OSPF nya. Kita akan mengenalkan network menggunakan Dynamic Routing OSPF

Jakarta(config)#router ospf 10
Jakarta(config-router)#network 12.12.12.0 0.0.0.255 area 0
Jakarta(config-router)#net 2.2.2.2 0.0.0.0 area 0
Jakarta(config-router)#

Bekasi(config)#router ospf 10
Bekasi(config-router)#net 12.12.12.0 0.0.0.255 area 0
Bekasi(config-router)#net 23.23.23.0 0.0.0.255 area 0
Bekasi(config-router)#net 2.2.2.2 0.0.0.0 area 0
Bekasi(config-router)#

Bandung(config)#router ospf 10
Bandung(config-router)#net 23.23.23.0 0.0.0.255 area 0
Bandung(config-router)#net 3.3.3.3 0.0.0.0 area 0
Bandung(config-router)#
