Lanjut Lagi, Tutorial Setelah : Cara Setting Mikrotik Standart

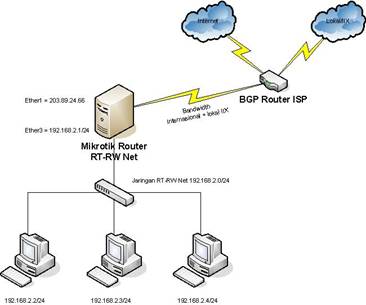

Topologi Saya Ambil dari :
Kali ini kita bahas dulu fungsi dari pembasan ini apa sih??
Jadi dalam pembahasan ini karena ada beberapa trafik yang tidak teratur entah lewat internasional atau local . tapi Ada juga beberapa ISP yang mengunakan pemisahan ini dan ada juga tidak. tujuan pembahasan ini agar kita bisa Memisahkan trafik Internet internasional dan trafik ke internet Indonesia . Caranya ??
1. Buka New Terminal Ketik
/tool fetch address=ixp.mikrotik.co.id src-path=/download/nice.rsc mode=http;
Jika setatus sudah finished seperti gambar dibawah ini, maka konfigur berhasil . kalo tidak bisa mohon dicek internetnya terlebih dahulu .
Untuk pengecekan file nice.rsc yang sudah kita download dengan script diatas kita bisa lihat files tersebut caranya dengan :
Klik files
Jika file nice.rsc sudah ada, langkah selanjutnya ketik import nice.rsc pada new terminal .
Apabila setatus successfully Seperti gambar dibawah ini maka import pada file nice.rsc telah berhasil .
Untuk Melihat hasil import nicenya kita bisa buka pada menu klik
IP-FIREWALL-ADDRESSLIST NICE
maka tampilan tersebut akan muncul seperti berikut;
IP-FIREWALL-ADDRESSLIST NICE
maka tampilan tersebut akan muncul seperti berikut;
Langkah selanjutnya adalah membuat beberapa rule mangle, Rule yang akan dibuat kali ini yaitu trafik LOCAL pertama klik untuk cara pembuatanya pada menu
IP-FIREWALL-MANGLE-+
Tab General.
Chain: Prerouting
Tab advanced
Src-adress-list: nice
Tab Action
Action: mark-connection
New-connection-mark: LOCAL
Lalu buat rule mangle kedua untuk trafik local, dalam pembuatan rule kedua ini kita membedakan dengan rule pertama, apabila pertama Makai src-address-list maka pada rule kedua kita memakai dst-address-list .
Tab General.
Chain: Prerouting
Tab advanced
dst-adress-list: nice
Tab Action
Action: mark-connection
New-connection-mark: LOCAL
Buat rule mangle ketiga untuk trafik local, Dalam pembuatan rule ini kita membuat mark-paket yang nantinya mark-connection diatas kita kemas menjadi mark-paket pada rule ketiga ini .
Tab General.
Chain: Prerouting
Connection-mark= LOCAL
Tab Action
action: mark-packet
New-paket-mark: LOCAL
Passthrough=no
Jika sudah selesai membuat rule mangle untuk trafik local Sekarang kita lanjutkan dengan membuat mangle untuk trafik INTER rule pertama dengan
Tab General.
Chain: Prerouting
Tab advanced
Src-adress-list: ! nice
Tab Action
action: mark-connection
New-connection-mark: INT
Lalu kita lanjutkan dengan Rule kedua pada trafik INTER dengan
Tab General.
Chain: Prerouting
Tab advanced
dst-adress-list: ! nice
Tab Action
Action: mark-connection
New-connection-mark: INT
Jika sudah dibuat mark-connection, lanjut dengan membuat mark-paket . rule terakhir untuk trafik INT.
Tab General.
Chain: Prerouting
Connection-mark= INT
Tab Action
action: mark-packet
New-paket-mark: INT
Passthrough=no
Jika rule trafik local dan inter sudah selesai dibuat Maka tampilan akan seperti gambar dibawah ini, jangan lupa untuk memberikan comment, Untuk tutorial comment bisa dilihat pada tutorial pertama .
Langkah selanjutnya adalah membuat limiter untuk trafik local dan inter .
klik queues-+
Tab general
Name: LOCAL
Target: 10.22.22.0/24
Max-limit upload dan download = 6M
Advanced
Paket-marks:LOCAL
Kemudian kita buat kembali Limiter untuk INTER
Tab general
Name: INTER
Target: 10.22.22.0/24
Max-limit upload dan download = 3M
Advanced
Paket-marks: INT
Apabila sudah selesai melakukan konfigur limiter, maka tampilan rule limiter seperti dibawah ini .
Terakhir kita lakukan pengecekan pada konfigur . buka youtube.com untuk melihat limiter INTER berjalan atau tidak, apabila limiter tesebut berwarna kuning dan merah maka trafik tersebut berjalan dengan benar dan lancar, tetapi apabila limiter hanya berwarna hijau boleh dilihat trafiknya berjalan bisa dipastikan limiter tidak berjalan .
Dan untuk melakukan pengecekan pada limiter LOCAL kita search detik.com.
Untuk Vidio klik ;
